خط تصنيع كابلات مطاطية (6 إلى 35 كيلو فولت)، خط الفلكنة المستمر (CV)
Rubber Cable CV Line

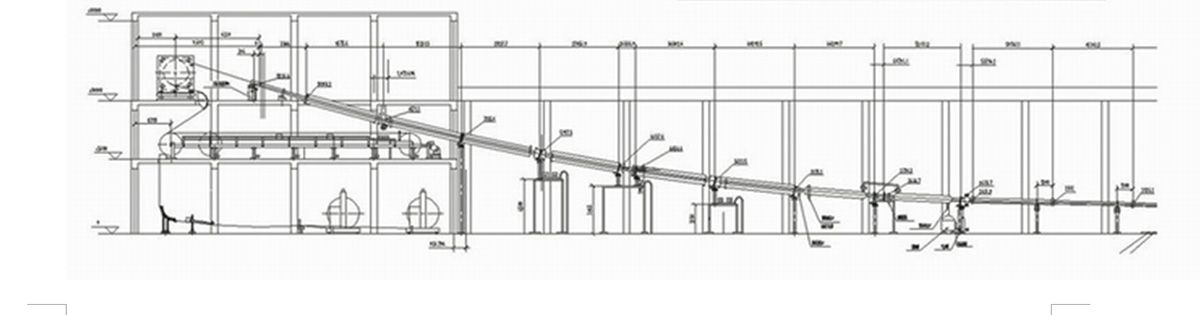

توفر شركة Baicheng خط الفلكنة المستمر الأفقي (CV) المصممة من أجل البثق المستمر للمنتجات ذات العزل المطاطي، خاصة لإنتاج الكابلات المطاطية بجهد يصل إلى 35 كيلو فولت.

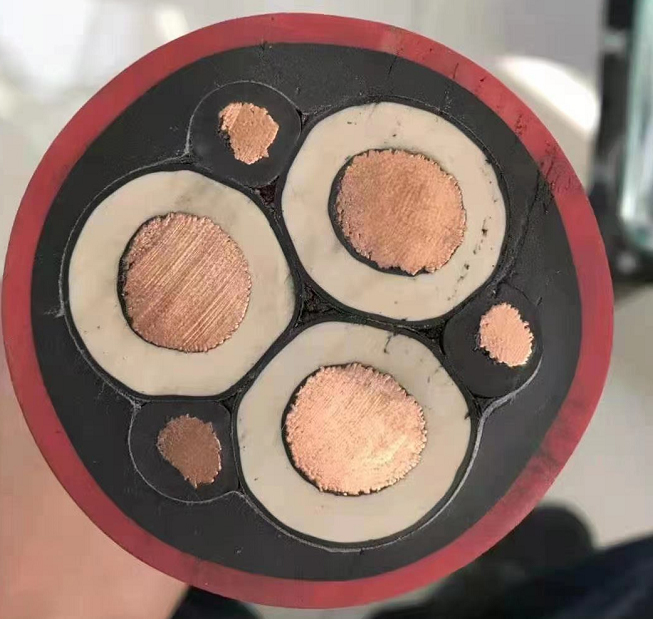

هذا الخط مجهز بخطوط البثق الثلاثية على ثلاثة آلات بثق متصلة برأس البثق المشترك بثلاث طبقات من أجل البثق المتزامن لطبقة ستارة الموصل وطبقة العزل وطبقة ستارة العزل في عملية واحدة. تدعم كبلات الجهد المتوسط MV النهائية من 6 كيلو فولت إلى 35 كيلو فولت، وهي مناسبة للاستخدام في توزيع الطاقة وخطوط النقل.
الخصائص
- عملية بثق ثلاثية لعوازل الكابلات المطاطية بجهد يصل إلى 35 كيلو فولت؛
- قادرة على تصنيع الكوابل الكهربائية المستخدمة في مجموعة متنوعة من التطبيقات للجهد المنخفض والمتوسط؛
- رأس البثق بثلاث طبقات يحقق الراحة الكبيرة وسهولة التنظيم.
- التبريد بتدوير الماء؛
- الأنبوب التلسكوبي المصنوع من الستانلس ستيل 304؛
| تصنيف الجهد | المطاط: من 6 إلى 35 كيلو فولت | ||
| قياس الموصل | نحاس (Cu): من 25لى 630 مربع، ألومنيوم (Al): من 50 إلى 800 مم مربع | ||
| أقصى وزن للكابل | 9 كجم لكل متر | ||
| أقصى قطر للكابل | 60 مم | ||
| مكونات الكابل | ستارة الموصل (طبقة الشبه الموصل الداخلية) من 0.5 إلى 1.5 مم | الطبقة العازلة من 1.2 إلى 10.5 مم | ستارة العزل (طبقة الشبه الموصل الخارجية) من 0.5 إلى 1.5 مم |
| سرعة الخط | من 0 إلى 40 متر في الدقيقة | ||
| بثق الخط | نصف تسلسلي | ||
| طول قسم التشابك | حوالي 41 متر لكل 6 أقسام (6 أنابيب) | ||
| طول قسم التبريد | 36 متر لكل 6 أقسام (6 أنابيب) | ||
| تنظيم وحدات البثق | باثق بقطرΦ65 لستارة الموصل
باثق بقطرΦ120 للمطاط باثق بقطرΦ90 لستارة العزل | ||
| المواصفات الكهربائية | سعة التركيب 500 كيلو فولت أمبير | 380±10% فولت
50±1% هيرتز | ثلاثي الأطوار، رباعي الأسلاك |
| الماء | ضغط الماء من 0.2 إلى 0.6 ميجا باسكال | استهلاك الماء 15 متر مكعب في الساعة (المياه الدائرة من الخزان) | |
| الهواء المضغوط | من 0.6 إلى 0.8 ميجا باسكال | استهلاك الهواء 0.8 متر مكعب في الدقيقة | |
| البخار المشبع جداً | الضغط 1.8 ميجا باسكال | الاستهلاك 240 كيلو جرام في الساعة | |
| مرجل البخار المشبع (معدة من قبل المستخدم) | الضغط 2.5 ميجا باسكال | ||

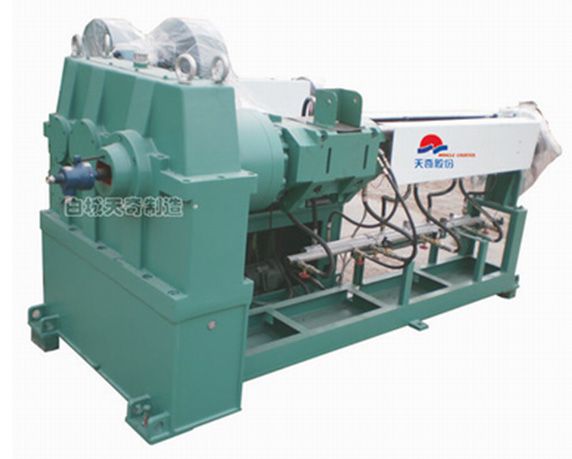

وحدة البثق ورأس البثق (Crosshead)
تحتوي خطوط البثق الثلاثية على ثلاثة آلات بثق متصلة برأس البثق المشترك بثلاث طبقات من أجل البثق المتزامن لطبقة ستارة الموصل (طبقة شبه الموصل الداخلية)، وطبقة العزل وطبقة ستارة العزل (طبقة شبه الموصل الخارجية).نظام التحكم
نظام التحكم يضمن أن خط VCV بأكمله يعمل بشكل متزامن.
يمكن لجميع أنظمة التشغيل الكهربائية العمل بالتزامن، أو يتم التحكم فيها بشكل مستقل بواسطة ماكينة واحدة. أمكانية التوقف في حالات الطوارئ للوحدات الفردية مثل حامل بكرة الإرسال، وحدة التجميع، وحدات البثق ووحدة الاستقبال.
