خط تصنيع كابلات الجهد المتوسط والعالي (35 إلى 220 كيلو فولت)

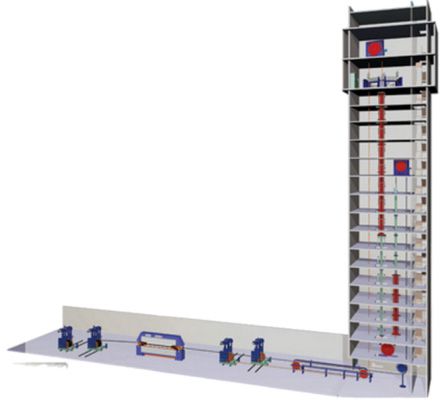

خط تصنيع كابلات الجهد المتوسط والعالي (35 إلى 220 كيلو فولت)، خط الفلكنة المستمر الرأسي (VCV)

Cable Extrusion Line, MV/HV CCV Line

خط بثق الكابلات الكهربائية من 35 إلى 220 كيلو فولت

خط تصنيع كابلات الجهد المتوسط والعالي (35 إلى 220 كيلو فولت)

صمم خط تصنيع كابلات الجهد المتوسط والعالي بتقنية الفلكنة المستمرة الرأسية (VCV) لشركة Baicheng تلبية للطلب على كابلات XLPE المستخدمة في تطبيقات الجهد العالي. بوجه خاص، تلعب جودة كابلات الطاقة ذات الجهد العالي والجهد العالي دور أساسي في سلامة وأمان النظام الكهربائي.

خط بثق الكابلات الرأسية هذا يستخدم بشكل خاص لتصنيع الكابلات الكهربائية المعزولة XLPE ذات الجودة العالية لنطاق الجهد من 35 إلى 220 كيلو فولت. يتكون هذا الخط بشكل أساسي من حامل بكرة الاستقبال، وحدة التجميع، وحدة الشد، وحدة البثق، رأس البثق ثلاثي الطبقات، حامل بكرة الاستقبال، إلخ.

الخصائص

تصنع نطاق كامل من الكابلات الكهربائية بنطاق من الجهد المتوسط (MV) إلى الجهد العالي (EHV)؛
عملية البثق الثلاثي للكابلات المعزولة بمادة XLPE؛
قادرة على تصنيع الكوابل الكهربائية المستخدمة في مجموعة متنوعة من التطبيقات؛
تشغل بفترات إنتاج طويلة ومستقرة؛
متوفر بنوع L ونوع U؛
رأس البثق بثلاث طبقات يحقق الراحة الكبيرة وسهولة التنظيم.
متوفر إصدارات معدلة حسب طلب العميل لتلائم المتطلبات الفردية؛

تصنيف الجهد	XLPE: 35-220kV
قياس الموصل	نحاس (Cu): من 150 إلى 2000 مم مربع، ألومنيوم (Al): من 150 إلى 2000 مم مربع
أقصى وزن للكابل	34 كجم لكل متر
أقصى قطر للكابل	140 مم

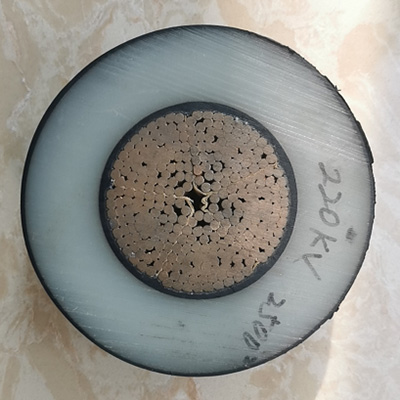

مكونات الكابل	ستارة الموصل (طبقة الشبه الموصل الداخلية) من 0.6 إلى 2 مم	الطبقة العازلة من 4.5 إلى 40 مم	ستارة العزل (طبقة الشبه الموصل الخارجية) من 0.6 إلى 3 مم
قطر قلب السلك	من 14.6 إلى 56.1 مم
سرعة الخط	من 0.2 إلى 8 متر في الدقيقة

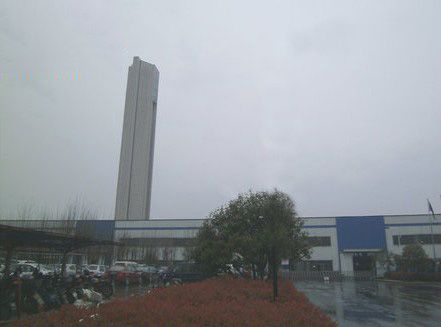

بثق الخط	برج VCV (متوفر نوع U\نوع L)
تنظيم وحدات البثق	البثق بثلاث طبقات بقطر Φ80-Φ175-Φ90 باثق بقطرΦ80 لستارة الموصل باثق بقطر Φ175 البولي إيثلين التشابكي (XIPE) باثق بقطر Φ90 لستارة العزل
المواصفات الكهربائية	سعة التركيب 1000 كيلو فولت أمبير	380±10% فولت 50±1% هيرتز	ثلاثي الأطوار، رباعي الأسلاك
الهواء المضغوط	من 0.6 إلى 0.8 ميجا باسكال	استهلاك الهواء 0.5 متر مكعب في الدقيقة
النيتروجين	الضغط من 2 إلى 2.5 ميجا باسكال	درجة النقاوة 99.5%	الاستهلاك من 1 إلى 2 متر مكعب في الساعة

وحدة البثق ورأس البثق (Crosshead)

تحتوي خطوط البثق الثلاثية على ثلاثة آلات بثق متصلة برأس البثق المشترك بثلاث طبقات من أجل البثق المتزامن لطبقة ستارة الموصل (طبقة شبه الموصل الداخلية)، وطبقة العزل وطبقة ستارة العزل (طبقة شبه الموصل الخارجية).

نظام التحكم

نظام التحكم يضمن أن خط VCV بأكمله يعمل بشكل متزامن.
يمكن لجميع أنظمة التشغيل الكهربائية العمل بالتزامن، أو يتم التحكم فيها بشكل مستقل بواسطة ماكينة واحدة. أمكانية التوقف في حالات الطوارئ للوحدات الفردية مثل حامل بكرة الإرسال، وحدة التجميع، وحدات البثق ووحدة الاستقبال.

وحدة الشد

وحدة التجميع (مراكم) ووحدة شد السلك العلوية (كاتربلر)

وحدة التجميع
اللحام الطرفي
وحدة البثق
وحدة الشد السفلية
حامل بكرة الإرسال
وحدة الشد العلوية
