خط تصنيع كابلات الجهد المتوسط والعالي (110 كيلو فولت)، خط الفلكنة المستمر (CCV)

Cable Extrusion Line, MV/HV CCV Line

خط بثق الكابلات الكهربائية 110 كيلو فولت، عملية بثق ثلاثية

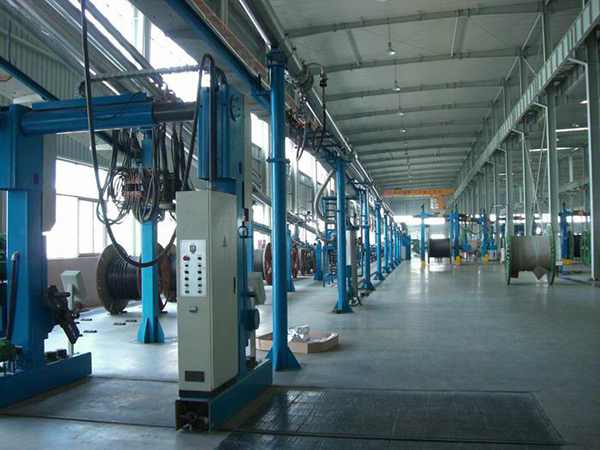

خط تصنيع كابلات الجهد المتوسط والعالي (110 كيلو فولت)
خط تصنيع كابلات الجهد المتوسط والعالي (110 كيلو فولت) خط تصنيع كابلات الجهد المتوسط والعالي (110 كيلو فولت)
مواصفات خط تصنيع كابلات 1-110 كيلو فولت

خط تصنيع كابلات الجهد المتوسط والعالي (110 كيلو فولت) لشركة Baicheng هو خط فلكنة مستمر (CCV) لإنتاج الكابلات الكهربائية المعزولة بمادة XLPE ذات الجودة العالية حتى جهد 110 كيلو فولت. خط إنتاج الكوابل هذا ينفذ عملية البثق الثلاثي لطبقة أشباه الموصلات الداخلية، طبقة العزل طبقة الشبه الموصل الحارجية في مسار واحد. خطناً للبثق الثلاثي للكابلات يتكون بشكل رئيسي من وحدات البثق، البثق المشترك، حامل بكرة الإرسال، وحدة التجميع، وحدة الشد، حامل بكرة الاستقبال، الخ.

بفضل اسستخدام خط الفلكنة المستمر (CCV) هذا، يمكن تصنيع الكابلات الكهربائية المعزولة XLPE بمختلف الأحجام، الأقطار، الأطوال، وسمك الطبقات والمواصفات الفنية الأخرى، ومناسبة للتطبيقات المختلفة التي تشمل مدها مباشرة في الأرض أو دفنها في مجاري تحت الأرض، مناسب أيضاً للغمر تحت الماء واستخدامها في أنظمة النقل العلوي.


خط تصنيع كابلات الجهد المتوسط والعالي (110 كيلو فولت)
الخصائص
  • عملية البثق الثلاثي للكابلات المعزولة بمادة XLPE والمستخدمة للجهود التي تصل حتى 110 كيلو فولت؛
  • قادرة على تصنيع الكوابل الكهربائية المستخدمة في مجموعة متنوعة من التطبيقات؛
  • التحكم بالكمبيوتر، التشغيل بواسكة شاشة اللمس، برنامج الأدخال Siemens Portal، وواجهة المستخدم (HMI) ذات الوضوح العالي؛
  • رأس البثق بثلاث طبقات يحقق الراحة الكبيرة وسهولة التنظيم.
  • تتوفر إصدارات معدلة خاصة بالعميل، والتي تختلف عن الإصدار القياسي في ضبط السرعة عن طريق التحكم في درجة حرارة أنبوب CV؛

  • المواصفات الفنية
  • المكونات الرئيسية
  • الفيديو
تصنيف الجهد XLPE: 10-110kV
قياس الموصل نحاس (Cu): من 25 إلى 1000 مم مربع، ألومنيوم (Al): من 35 إلى 1000 مم مربع
أقصى وزن للكابل 14.5 كجم لكل متر
أقصى قطر للكابل 80 مم

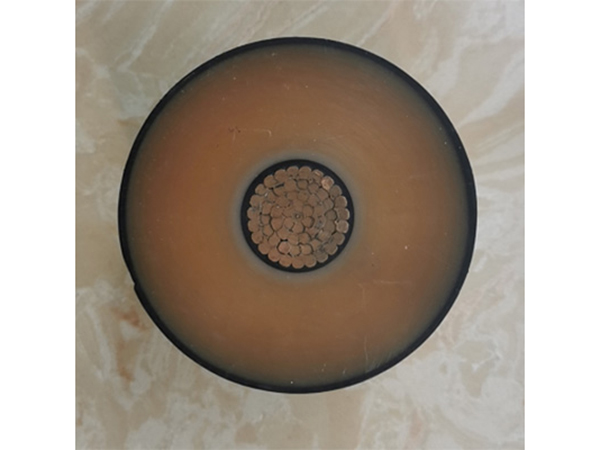

مكونات الكابل ستارة الموصل (طبقة الشبه الموصل الداخلية) من 0.5 إلى 2 مم الطبقة العازلة من 3.4 إلى 15 مم ستارة العزل (طبقة الشبه الموصل الخارجية) من 0.5 إلى 2 مم
سرعة الخط من 0 إلى 30 متر في الدقيقة
تنفيذ الخط نصف تسلسلي

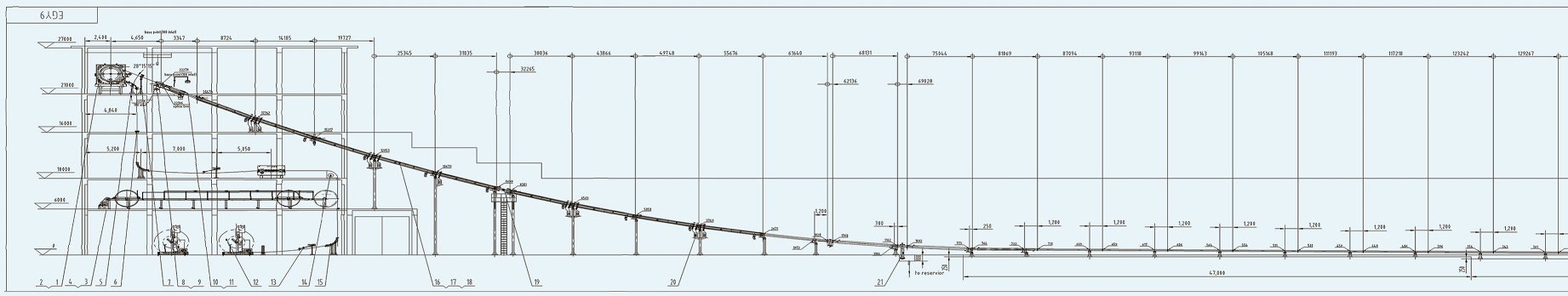

طول قسم التشابك حوالي 54 متر لكل 9 أقسام (9 أنابيب)
طول قسم التبريد المسبق 12 متر لكل قسمين (أنبوبين)
طول قسم التبريد 84 متر لكل 14 أقسام (14 أنبوب)
تنظيم وحدات البثق باثق بقطرΦ80 لستارة الموصل
باثق بقطر Φ175 البولي إيثلين التشابكي (XIPE)
باثق بقطر Φ100 لستارة العزل
المواصفات الكهربائية سعة التركيب 1000 كيلو فولت أمبير 380±10% فولت
60±1% هيرتز
ثلاثي الأطوار، رباعي الأسلاك
الماء ضغط الماء من 0.2 إلى 0.6 ميجا باسكال استهلاك الماء 15 متر مكعب في الساعة (المياه الدائرة من الخزان)
الهواء المضغوط من 0.6 إلى 0.8 ميجا باسكال استهلاك الهواء 0.8 متر مكعب في الدقيقة
النيتروجين الضغط من 2 إلى 2.5 ميجا باسكال درجة النقاوة 99.5% الاستهلاك من 0.8 إلى 1 متر مكعب في الساعة
خزان النيتروجين أكثر من 6 متر مكعب×2

وحدة البثق ورأس البثق (Crosshead)

تحتوي خطوط البثق الثلاثية على ثلاثة آلات بثق متصلة برأس البثق المشترك بثلاث طبقات من أجل البثق المتزامن لطبقة ستارة الموصل وطبقة العزل وطبقة ستارة العزل.


نظام التحكم

  • مقاومة عالية للتداخل، وأقل تقليب للكابلات في الأنبوب، مما يضمن تشغيل مستقر سهولة الصيانة؛ يتم وضع نظام التحكم في الجزء الأوسط من منطقة التسخين، يمكنه حماية الكابلات من الاتصال بجدار الأنبوب أثناء عملية التسخين؛ عندما يستقبل عنصر التحكم إشارة مكان الكابل، سوف يتم ضبط سرعة دوران وحدة الشد السفلية (السحب) بشكل متوافق؛

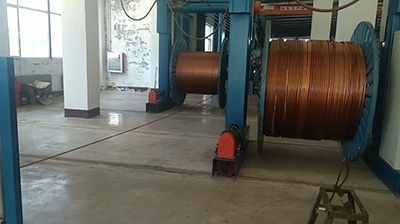

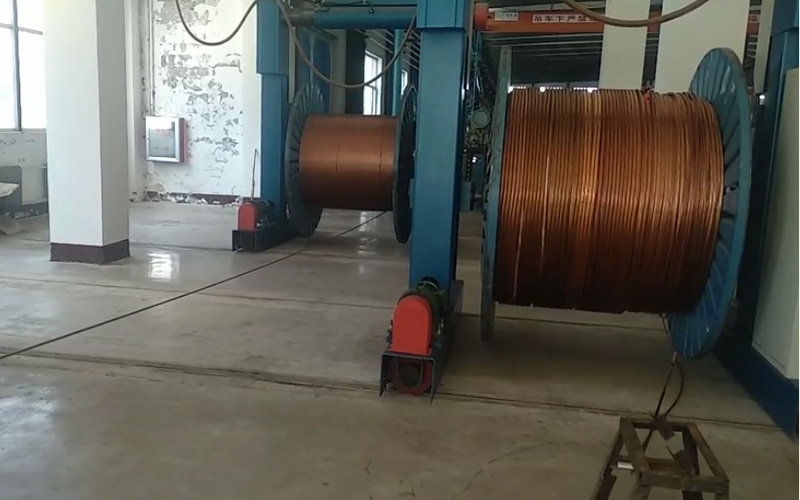

حامل بكرة الإرسال

حامل بكرة الإرسال

وحدة التجميع

وحدة التجميع

وحدة الشد

وحدة الشدوحدة السحب السفلي (كاتربلر)

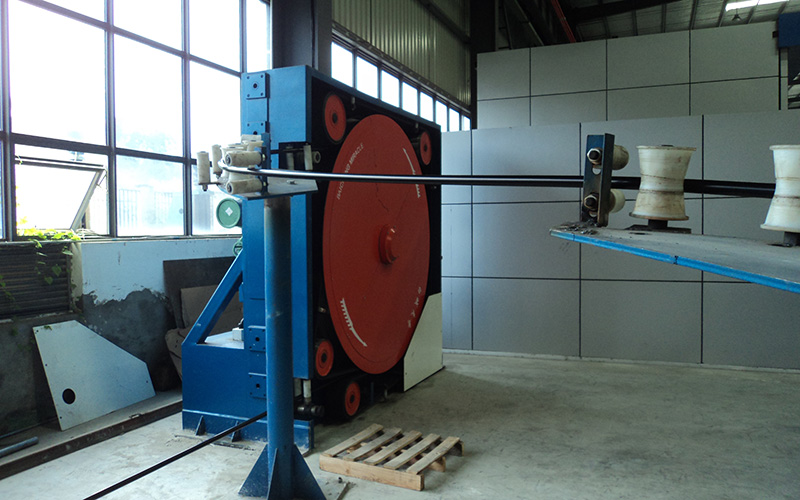

وحدة الشدوحدة السحب السفلي (كابستان)

وحدة التجميع (مراكم) ووحدة شد السلك العلوية (كاتربلر)

وحدة التجميع (مراكم) ووحدة شد السلك العلوية (كاتربلر)
وحدة التجميع (مراكم) ووحدة شد السلك العلوية (كاتربلر)
  • وحدة التجميع
  • اللحام الطرفي
  • وحدة البثق
  • وحدة الشد السفلية
  • حامل بكرة الإرسال
  • وحدة الشد العلوية
