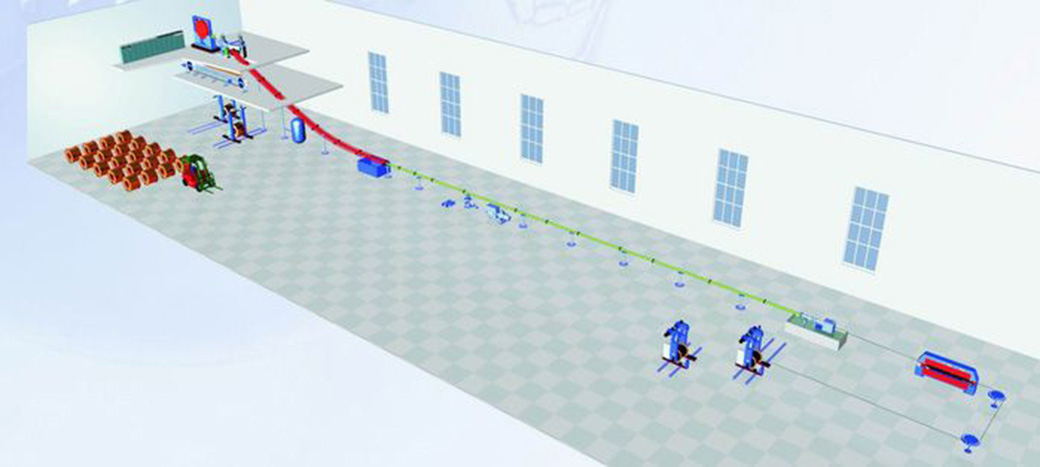

خط تصنيع كابلات الجهد المتوسط (35 كيلو فولت)، خط الفلكنة المستمر (CCV)
Cable Extrusion Line, MV CCV Line
خط بثق الكابلات الكهربائية 35 كيلو فولت، عملية بثق ثلاثية
صممت خط تصنيع كابلات الجهد المتوسط (MV CCV) للبثق الثلاثي للطبقة العازلة من XLPE لكابلات الجهد المتوسط للاستخدام لنطاق للجهد من 6 إلى 35 كيلو فولت. من خلال اعتماد تكنولوجيا الفلكنة المستمرة (CCV) المتطورة عالمياً، قامت شركة Baicheng Miracle بتطوير وتصنيع خط البثق المتشابك ذو المعالجة الجافة ثلاثية الطبقات في محلياً، حيث كان أول خط من نوعه في السوق المحلية.
خطنا لتصنيع كابلات الجهد المتوسط ثلاث الطبقات المتشابكة تحصل على براءة اختراع وطنية، بفضل الراحة الكبيرة في التشغيل ودقة المحاذاة.
علاوة على ذلك، تقنية التحكم المتحصلة على براءة الاختراع في خط متسلسل، التي تتميز بالمقاومة العالية للتداخل، مما يضمن الاستقرار المميز.

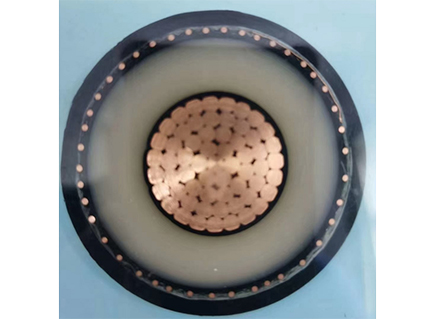

كابلات الجهد المتوسط المصنعة بواسطة خط البثق هذا متوفرة بقياسات، أقطار، أطوال، سمك طبقات ومواصفات فنية أخرى مختلفة. وفقاً للتطبيقات، يمكن مد كابلات الطاقة المعزولة بمادة XLPE مباشرة في الأرض أو دفنها في مجاري تحت الأرض، مناسب أيضاً للغمر تحت الماء واستخدامها في أنظمة النقل العلوي.
الخصائص
- عملية البثق الثلاثي للكابلات المعزولة بمادة XLPE والمستخدمة للجهود التي تصل حتى 35 كيلو فولت؛
- قادرة على تصنيع الكوابل الكهربائية المستخدمة في مجموعة متنوعة من التطبيقات؛
- التحكم بالكمبيوتر، التشغيل بواسكة شاشة اللمس، برنامج الأدخال Siemens TIA Portal، وواجهة المستخدم (HMI) ذات الوضوح العالي؛
- رأس البثق بثلاث طبقات يحقق الراحة الكبيرة وسهولة التنظيم.
- تتوفر إصدارات معدلة خاصة بالعميل، والتي تختلف عن الإصدار القياسي في ضبط السرعة عن طريق التحكم في درجة حرارة أنبوب CV؛

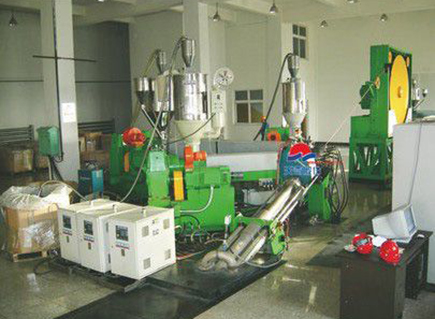

خط البثق الثلاثي لكابلات الجهد المتوسط (6 أقسام)
| تصنيف الجهد | XLPE: 6-35kV | ||
| قياس الموصل | نحاس (Cu): من 25 إلى 630 مم مربع، ألومنيوم (Al): من 35 إلى 800 مم مربع | ||
| أقصى وزن للكابل | 10 كجم لكل متر | ||
| أقصى قطر للكابل | 70 مم | ||
| مكونات الكابل | ستارة الموصل (طبقة الشبه الموصل الداخلية) من 0.5 إلى 2 مم | الطبقة العازلة من 3.4 إلى 12 مم | ستارة العزل (طبقة الشبه الموصل الخارجية) من 0.5 إلى 2 مم |
| سرعة الخط | من 0 إلى 30 متر في الدقيقة | ||
| تنفيذ الخط | نصف تسلسلي | ||
| طول قسم التشابك | حوالي 41 متر لكل 6 أقسام (6 أنابيب) | ||
| طول قسم التبريد المسبق | 12 متر لكل قسمين (أنبوبين) | ||
| طول قسم التبريد | 54 متر لكل 9 أقسام (9 أنابيب) | ||
| تنظيم وحدات البثق |
باثق بقطر Φ65 لستارة الموصل باثق بقطر Φ150 البولي إيثلين التشابكي (XIPE) باثق بقطر Φ90 لستارة العزل | ||
| المواصفات الكهربائية | سعة التركيب 750 كيلو فولت أمبير | 380±10% فولت
50±1% هيرتز | ثلاثي الأطوار، رباعي الأسلاك |
| الماء | ضغط الماء من 0.2 إلى 0.6 ميجا باسكال | استهلاك الماء 15 متر مكعب في الساعة (المياه الدائرة من الخزان) | |
| الهواء المضغوط | من 0.6 إلى 0.8 ميجا باسكال | استهلاك الهواء 0.8 متر مكعب في الدقيقة | |
| النيتروجين | الضغط من 2 إلى 2.5 ميجا باسكال | درجة النقاوة 99.5% | الاستهلاك من 1 إلى 2 متر مكعب في الساعة |
| خزان النيتروجين | لا يقل عن 6 متر مكعب (قطعة واحدة) | ||
خط البثق الثلاثي لكابلات الجهد المتوسط (9 أقسام)
| تصنيف الجهد | XLPE: 6-35kV | ||
| قياس الموصل | نحاس (Cu): من 25 إلى 630 مم مربع، ألومنيوم (Al): من 35 إلى 800 مم مربع | ||
| أقصى وزن للكابل | 10 كجم لكل متر | ||
| أقصى قطر للكابل | 70 مم | ||
| مكونات الكابل | ستارة الموصل (طبقة الشبه الموصل الداخلية) من 0.5 إلى 2 مم | الطبقة العازلة من 3.4 إلى 12 مم | ستارة العزل (طبقة الشبه الموصل الخارجية) من 0.5 إلى 2 مم |
| سرعة الخط | من 0 إلى 30 متر في الدقيقة | ||
| تنفيذ الخط | نصف تسلسلي | ||
| طول قسم التشابك | حوالي 54 متر لكل 9 أقسام (9 أنابيب) | ||
| طول قسم التبريد المسبق | 12 متر لكل قسمين (أنبوبين) | ||
| طول قسم التبريد | 90 متر لكل 15 أقسام (15 أنبوب) | ||
| تنظيم وحدات البثق | باثق بقطرΦ80 لستارة الموصل
باثق بقطر Φ175 البولي إيثلين التشابكي (XIPE) باثق بقطر Φ100 لستارة العزل | ||
| المواصفات الكهربائية | سعة العزل 1050 كيلو فولت أمبير | 380±10% فولت
50±1% هيرتز | ثلاثي الأطوار، رباعي الأسلاك |
| الماء | ضغط الماء من 0.2 إلى 0.6 ميجا باسكال | استهلاك الماء 15 متر مكعب في الساعة (المياه الدائرة من الخزان) | |
| الهواء المضغوط | من 0.6 إلى 0.8 ميجا باسكال | استهلاك الهواء 0.8 متر مكعب في الدقيقة | |
| النيتروجين | الضغط من 2 إلى 2.5 ميجا باسكال | درجة النقاوة 99.5% | الاستهلاك من 1 إلى 2 متر مكعب في الساعة |
| خزان النيتروجين | أكثر من 6 متر مكعب×2 | ||
وحدة البثق ورأس البثق (Crosshead)

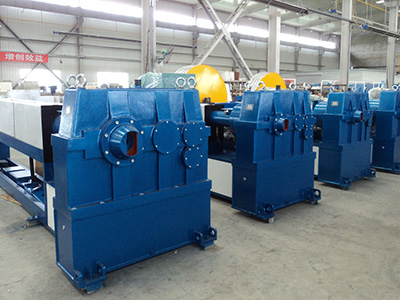

وحدة البثق

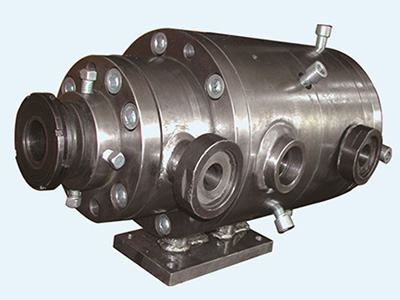

رأس البثق المشترك بثلاث طبقات
-
وحدة البثق 65/20D
- أقصى سرعة للولب: 46.5 لفة في الدقيقة
- نسبة تخفيض التروس: 32:1
- القدرة الإنتاجية للبثق: 35 كجم\ساعة
- تستخدم لبثق طبقة ستارة الموصل (طبقة الشبه الموصل الداخلية)
-
وحدة البثق 90/20D
- أقصى سرعة للولب: 41.5 لفة في الدقيقة
- نسبة تخفيض التروس: 36:1
- خرج البثق: 60 كجم في الساعة
- تستخدم لبثق طبقة العزل الموصل (طبقة الشبه الموصل الخارجية)
-
وحدة البثق 150/25D
- أقصى سرعة للولب: 40 لفة في الدقيقة
- نسبة تخفيض التروس: 37.5:1
- خرج البثق: 250 كجم في الساعة
- تستخدم لبثق طبقة العزل
-
المواصفات الفنية
- قطر الموصل: من 6 إلى 34 مم
- أقصى قطر للكابل: 70 مم
-
سمك البثق:
الطبقة الأولى: من 0.5 إلى 2.0 مم
الطبقة الثانية: من 2 إلى 12 مم
الطبقة الثالثة: من 0.5 إلى 2.0 مم
- طريقة التسخين: التسخين بالزيت أو الماء
-
الخصائص
- مصمم بقناة تدفق توزيع دائرية وحلقة تقييد، يتم تقصير طول موزعات التدفق والرأس المتقاطع بشكل كبير على عكس الرؤوس المتقاطعة ثلاثية الطبقات الأخرى، حيث يقلل بشكل كبير من الوزن؛
- سهولة الفك للتنظيف المريح؛
- توفير راحة كبيرة وسهولة المحاذاة أثناء عملية البثق؛
نظام التحكم
- مقاومة عالية للتداخل، وأقل تقليب للكابلات في الأنبوب، مما يضمن تشغيل مستقر سهولة الصيانة؛
- يتم وضع نظام التحكم في الجزء الأوسط من منطقة التسخين، يمكنه حماية الكابلات من الاتصال بجدار الأنبوب أثناء عملية التسخين؛
- عندما يستقبل عنصر التحكم إشارة مكان الكابل، سوف يتم ضبط سرعة دوران وحدة الشد السفلية (السحب) بشكل متوافق؛
التفاصيل

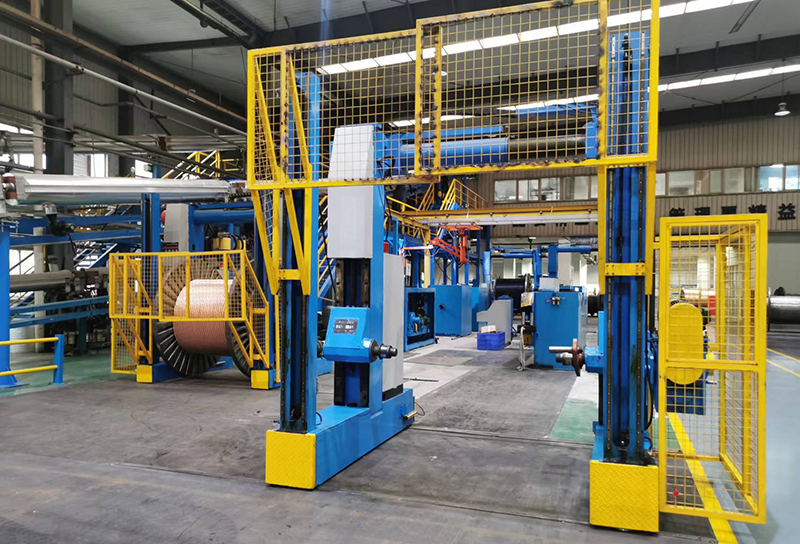

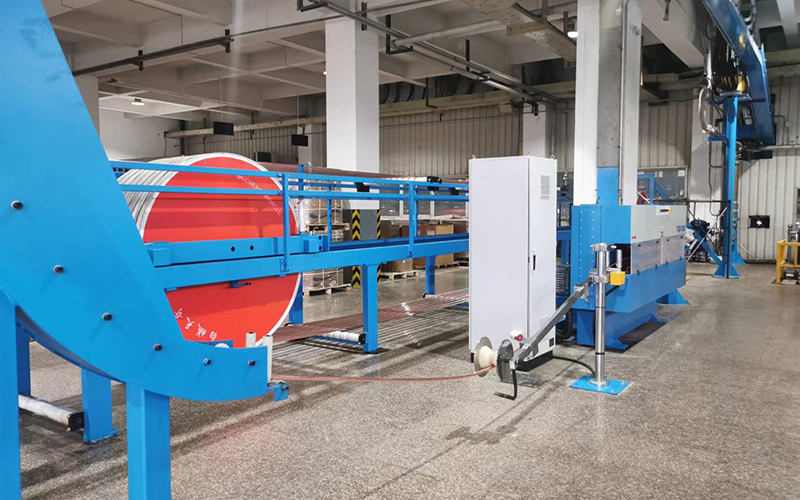

حامل بكرة الإرسال (التموين) متحركة بعارضة علوية
الخصائص
- التركيبة القنطرية بتصميم ميكاترونيكي، يحقق حركة ترددية مع الحفاظ على محاذاة الخط المركزي عند حامل الإرسال؛
- بكرة الإرسال (التموين) بدون عمود تتحرك إلى الأعلى والأسفل بين دعامتين، تشغل بمحرك تيار متردد AC؛
- تعتمد الراقصة للتحكم في السرعة؛
- حامل بكرة الإرسال (التموين) يمكنها تحقيق الدوران في كلا الاتجاهين الإيجابي والسلبي؛
- شاشة اللمس تتيح للمشغل إدخال البارامترات الفنية بسهولة ويسر؛
- يتم التحكم في حامل بكرة الإرسال (التموين) بشكل مستقل؛
المواصفات
- قطر الأسطوانة: من 1600 إلى 2500 مم (GB4004-84، نوع PN)؛
- عرض الأسطوانة: من 1180 إلى 1900 مم؛
- وزن الأسطوانة: أقصى وزن 16 طن؛
- شد حامل الإرسال: 5000 نيوتن؛
- المحرك الرئيسي: محرك DC بقدرة 5.5 كيلو وات، رباعي أنماط تشغيل، باركر 590P (Eurotherm أصلي)
- الرقاص: يستخدم للتحكم في السرعة، مما يحافظ على محاذاة الكابل مع الخط المركزي مع حامل بكرة الإرسال (التموين)؛

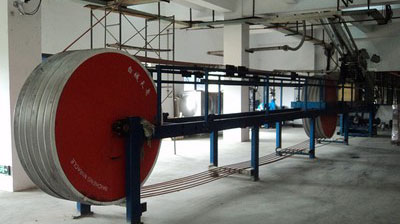

وحدة التجميع (مراكم) الأفقية
المواصفات
- طول المجمع: 120 متر؛
- قطر البكرة: 1600 مم؛
- التحكم في الشد: نظام التحكم الذكي PLC Siemens 200 + باركر 590P (Eurotherm أصلي)، قابل للضبط من 300 إلى 3200 نيوتن
- سرعة بكرة السحب: من 0 إلى 2 متر في الدقيقة؛
وحدة شد السلك (كابستان)
الخصائص
- تستخدم لسحب موصلات الكابلات من المستوى الأدنى إلى الارتفاع المطلوب؛
- وحدة شد السلك بلف السير (أو كابستان كاتربلر) تعمل بشكل متزامن في خطCCV؛
- تضمن وحدة تحديد موضع الموصل وضع موصلات الكابلات ذات الأحجام المختلفة في محاذاة مع مركز التقاطع
- وحدة النقل تعتمد قاعدة ثابتة ومخفض تروس مخروطي حلزوني ومحرك DC؛

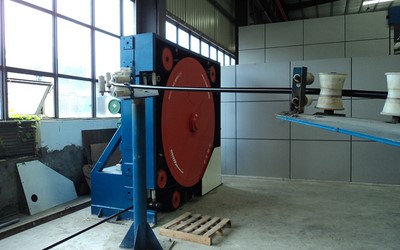

وحدة السحب السفلي (كابستان)
المواصفات
- طريقة السحب: بلف السير؛
- قطر بكرة وحدة شد السلك (كابستان): 2000 مم؛
- نطاق الضبط: من 0 إلى 30 متر في الدقيقة (أربع تغييرات للتروس)؛
- أقصى قوة سحب: 30 كيلو نيوتن
- طول تلامس السير: 3 متر أو أعلى
- قطر الكابل: يصل إلى 100 مم
- مجهز بحساس السرعة مع مقياس سرعة الخط
- المحرك الرئيسي: حرك DC بقدرة 5.5 كيلو وات، مشغل باركر 590P

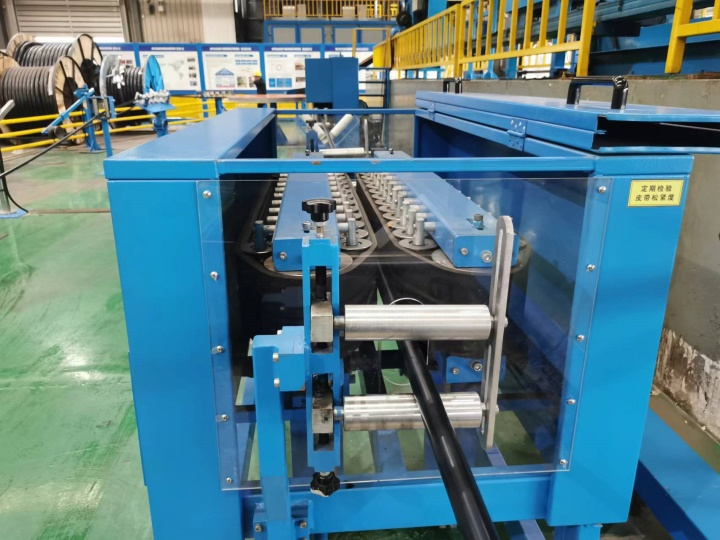

ماكينة التجديل نوع السير القابلة لضبط الزاوية
المواصفات
- وزن ماكينة التجديل: 650 كجم؛
- الأبعاد الكلية: 1525 مم×975 مم×1243 مم
- عدد 26 بكرة سلبية مخددة مركبة على الجانبين. المسافة بين فئات البكرات على كلا الجانبين قابلة لنطاق ضبط من 2 إلى 200 مم. تتحرك مجموعات البكرات على كلا الجانبين.
- يمكن ضبط البكرات على الجانبين ±50 مم، حيث يتم معايرتها بواسطة القدمة ذات الورانية. أقصى قطر سلك يمر خلالها 70 مم.
- إرتفاع المركز 1 متر. (إذا الإرتفاع عير متوافق مع مخرج الطرف المحكم، أفصل القاعدة لتغيير ارتفاع المركز.)
- ماكينة التجديل مجهزة بجسم الماكينة الملحوم، آلية النقل السلبي، وغلاف الفولاذ المقاوم للصدأ الشبه مغلق.
- يتم تثبيتها بين الطرف المحكم وحدة السحب (الكابستان).
- عرض السير: 150 مم، السمك: 20 مم
وحدة التجميع (مراكم) ووحدة شد السلك العلوية (كاتربلر)
-

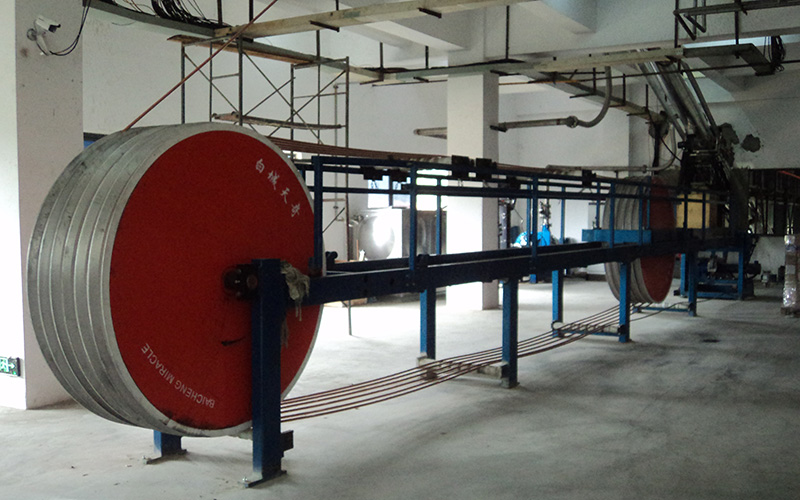

وحدة التجميع
-

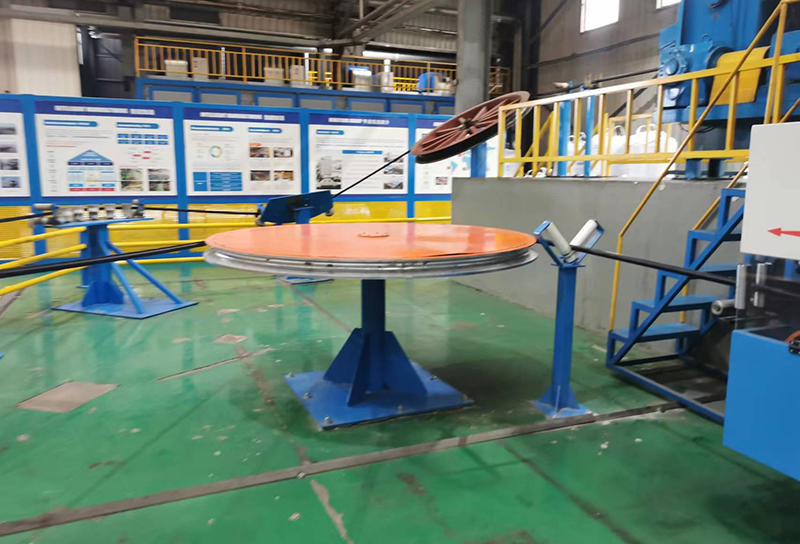

اللحام الطرفي
-

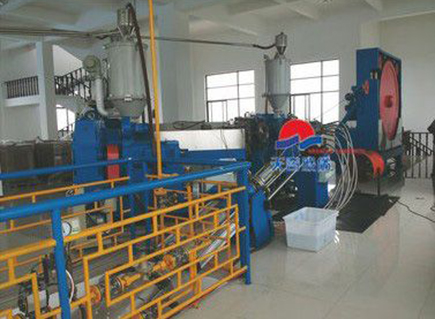

وحدة البثق
-

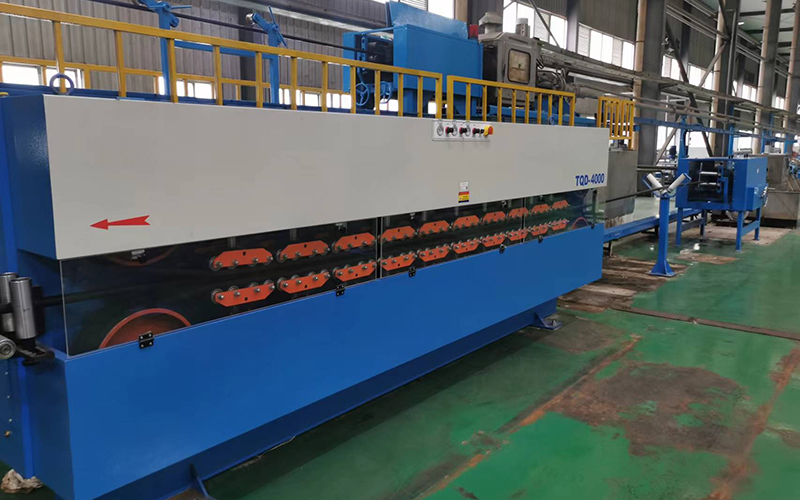

وحدة الشد السفلية
-

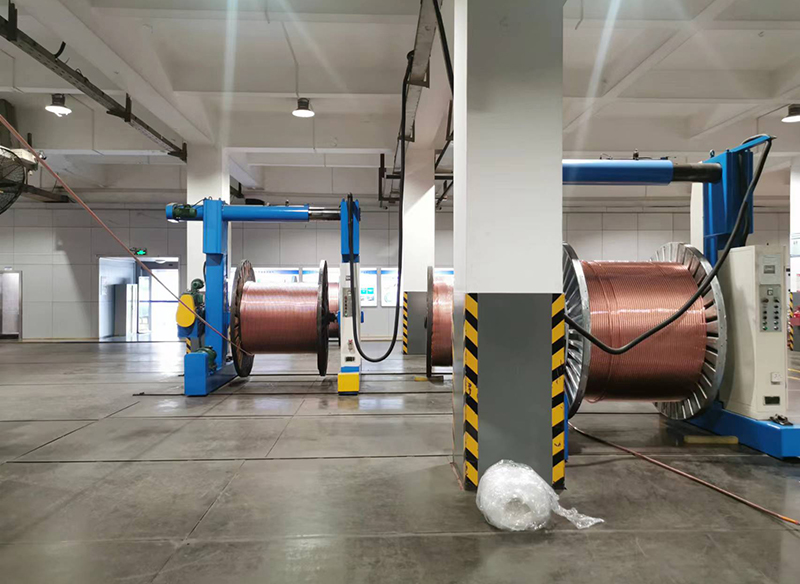

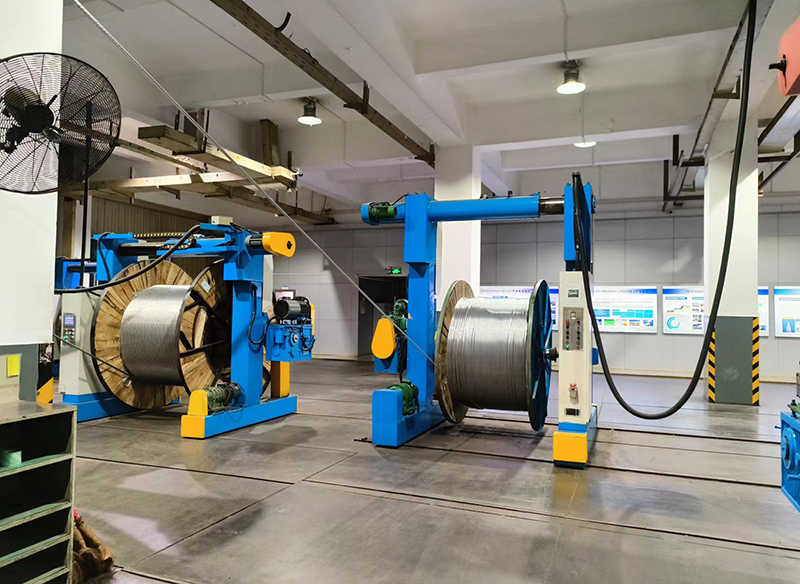

حامل بكرة الإرسال
-
وحدة الشد العلوية
-

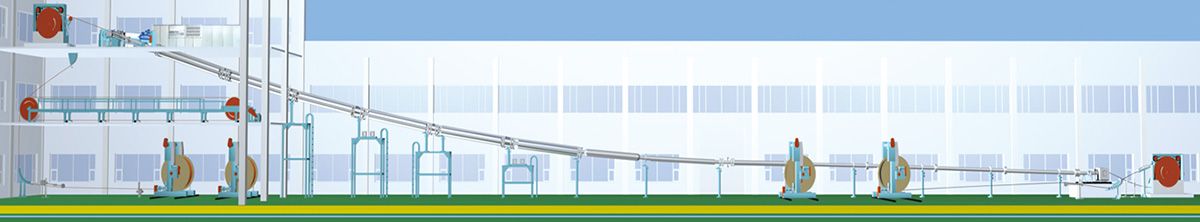

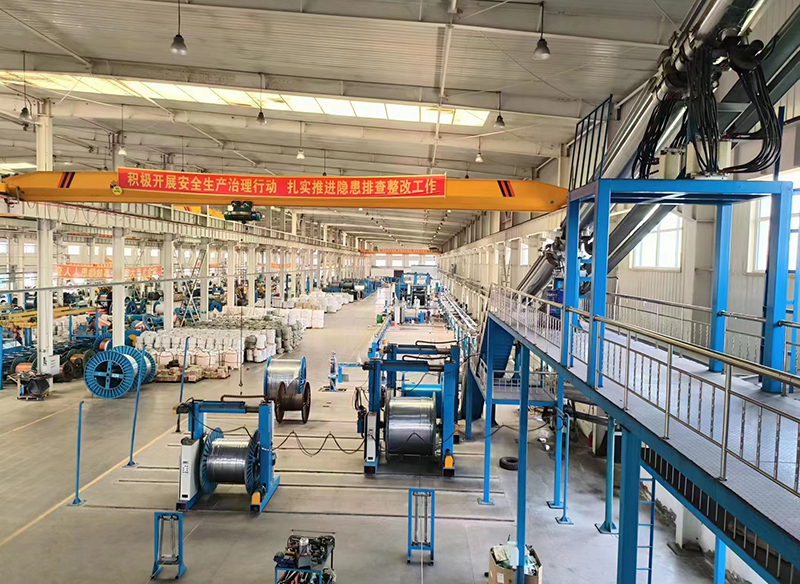

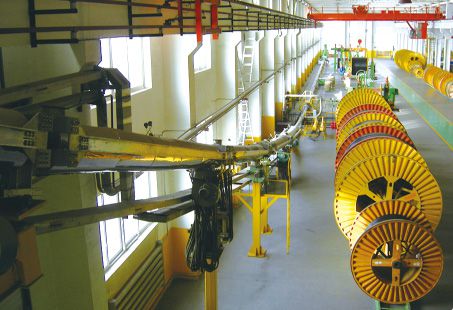

خط بثق الكابلات 35 كيلو فولت
